MonStr-O
Nodo sensore digitale con accelerometro triassiale, inclinometro biassiale, giroscopio e termometro in un case IP68.
Hardware
ASDEA Hardware progetta e produce sensori e sistemi di acquisizione per il monitoraggio strutturale (SHM).
Il sistema MonStr, tecnologia brevettata, nasce dall'esigenza di un monitoraggio delle condizioni strutturali modulare, personalizzabile e conveniente, che incorpori le tecnologie più moderne del settore.
Monitoriamo il presente per preservare il tuo futuro
Ecosistema MonStr
MonStr-Adaq
Acquisitori analogico-digitali a 4 o 8 canali per sensori analogici, installati in campo accanto ai sensori.
MonStr Panel
Quadro elettrico che connette, alimenta e gestisce le reti di sensori sul campo, in tre versioni configurabili.
MonStr Polaris
Stazione portatile per acquisire e analizzare i dati in campo, con analisi modale operazionale (OMA).
MonStr-O
MonStr-O è il nodo MonStr progettato per il monitoraggio strutturale. In un case in alluminio IP68 riunisce un accelerometro triassiale a bassissimo rumore e un inclinometro biassiale, entrambi progettati specificamente per l'SHM, un giroscopio triassiale e un termometro interno.
Un motore di sincronizzazione allinea gli orologi di un numero illimitato di dispositivi in rete. Un unico connettore porta alimentazione e dati, con funzionalità plug and play: basta collegare un cavo perché il nodo inizi a funzionare.
Caratteristiche
-
Accesso da remoto ai dati
Il sistema MonStr per l'SHM ti dà accesso ai tuoi dati da qualsiasi luogo tramite la web app.
-
Fornitura dei dati
I dati sono forniti tramite database HDF5.
-
Configurazione personalizzabile dei dispositivi
I parametri dei sensori di ogni dispositivo in rete possono essere personalizzati scegliendo campo dinamico, frequenza di campionamento e altro. Il software di acquisizione configura automaticamente tutti i dispositivi.
-
Consumi estremamente ridotti
Ogni MonStr assorbe appena 0,6 W.
-
Configurabile in modo indipendente
I sensori e le funzioni di ciascun nodo sono configurabili in modo indipendente.
-
Temperatura di esercizio da -20 a 70 °C
I sensori MonStr sono abbastanza robusti da funzionare in condizioni ambientali difficili.
-
Certificazione IP68
Certificati contro l'ingresso di acqua e polvere.
-
Funzionalità plug and play
Collega i dispositivi al collettore dati centrale e il monitoraggio parte automaticamente. I dispositivi possono essere aggiunti o rimossi dalla rete in qualsiasi momento, semplicemente collegando i nodi MonStr.
Vantaggi
Sincronizzati
Un numero illimitato di canali è sincronizzato con una precisione di frazioni di millisecondo, assicurando la coerenza temporale tra tutti i dati raccolti.
Distribuiti
I sensori sono progettati per essere installati in qualsiasi condizione, grazie all'uso di un unico cavo ethernet sia per l'alimentazione sia per il trasporto dei dati.
Scalabili
I nodi MonStr possono essere aggiunti o rimossi dal sistema di monitoraggio con facilità, rendendolo pienamente estendibile e scalabile.
Modulari
I sensori e le funzioni dei nodi MonStr-O possono essere personalizzati in base all'applicazione.

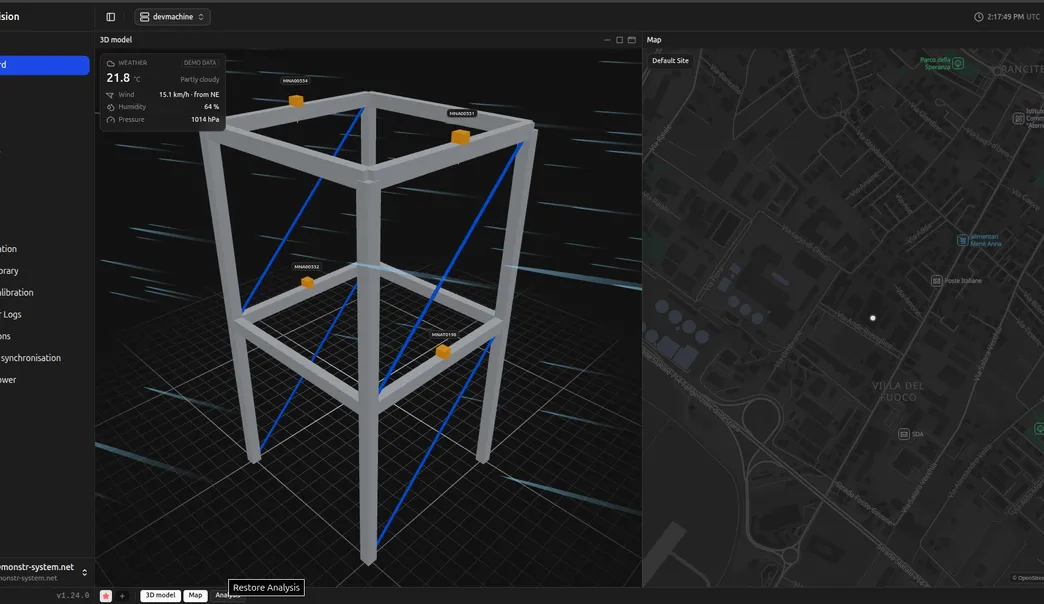

Sistema integrato MonStr + True Vision
La dashboard MonStr True Vision traccia, analizza e visualizza gli indicatori di prestazione chiave per monitorare lo stato di salute complessivo dei tuoi asset, e può essere adattata a esigenze specifiche. Una web app dà accesso ai dati da qualsiasi dispositivo, così da poter consultare misure aggiornate anche durante un sopralluogo.

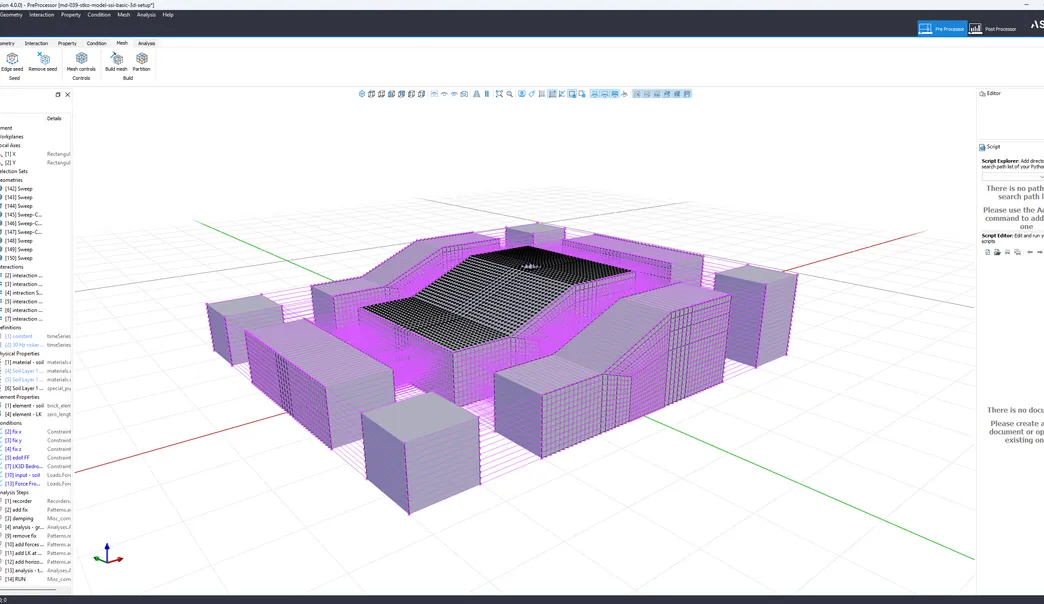

Sistema integrato MonStr + STKO
STKO è stato esteso per l'uso nel sistema MonStr in combinazione con l'intelligenza artificiale: il digital twin apprende la struttura nel tempo, dando come risultato un modello altamente rappresentativo delle condizioni reali. I dati dei sensori sono scritti nel database HDF5, lo stesso database usato da STKO.

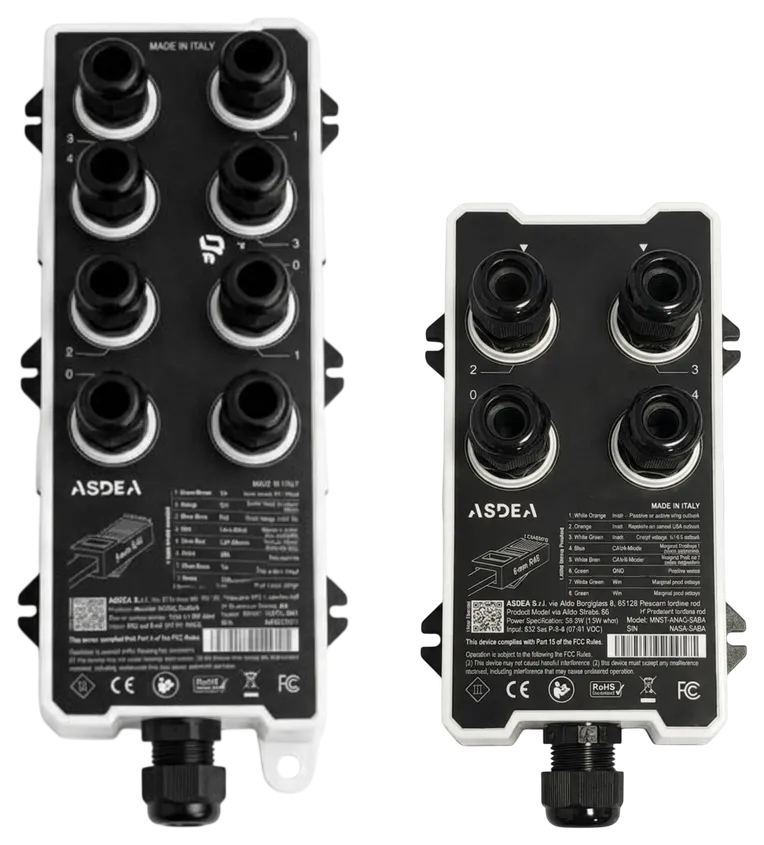

MonStr-Adaq
MonStr-Adaq è la famiglia di acquisitori analogico-digitali ad alte prestazioni per sensori analogici, passivi e attivi, impiegati soprattutto in condizioni statiche o a bassa frequenza.
Caratteristiche
-
Acquisizione a 24 bit
Acquisizione simultanea su tutti i canali, fino a 100 Hz, con range dinamico di 120 dB.
-
Configurazione per canale
Guadagno programmabile e tensione o corrente di eccitazione configurabili per ogni canale.
-
Ingressi supportati
±10 V, 4-20 mA, mV/V, PT100, PT1000, potenziometri e ponte di Wheatstone (intero, mezzo e quarto di ponte).
-
Protezione
Protezione da sovratensioni e isolamento galvanico fino a 4 kV.
-
Alimentazione e dati
Un unico cavo ethernet PoE, fino a 100 m.
-
Sincronizzazione
IEEE 1588, precisione al microsecondo.
-
Temperatura di esercizio
Da -20 °C a +70 °C.
-
Formati dei dati
I dati sono salvati in HDF5, CSV o formato testuale, pronti per i software ASDEA o di terze parti.
Vantaggi
Installati in campo
Pensati per l'installazione in campo accanto ai sensori, in un involucro in alluminio IP68.
Digitali alla fonte
Digitalizzano il segnale alla fonte e riducono al minimo la lunghezza dei cavi analogici.
Scalabili
L'architettura modulare permette di scalare su lunghe distanze e su un elevato numero di dispositivi.

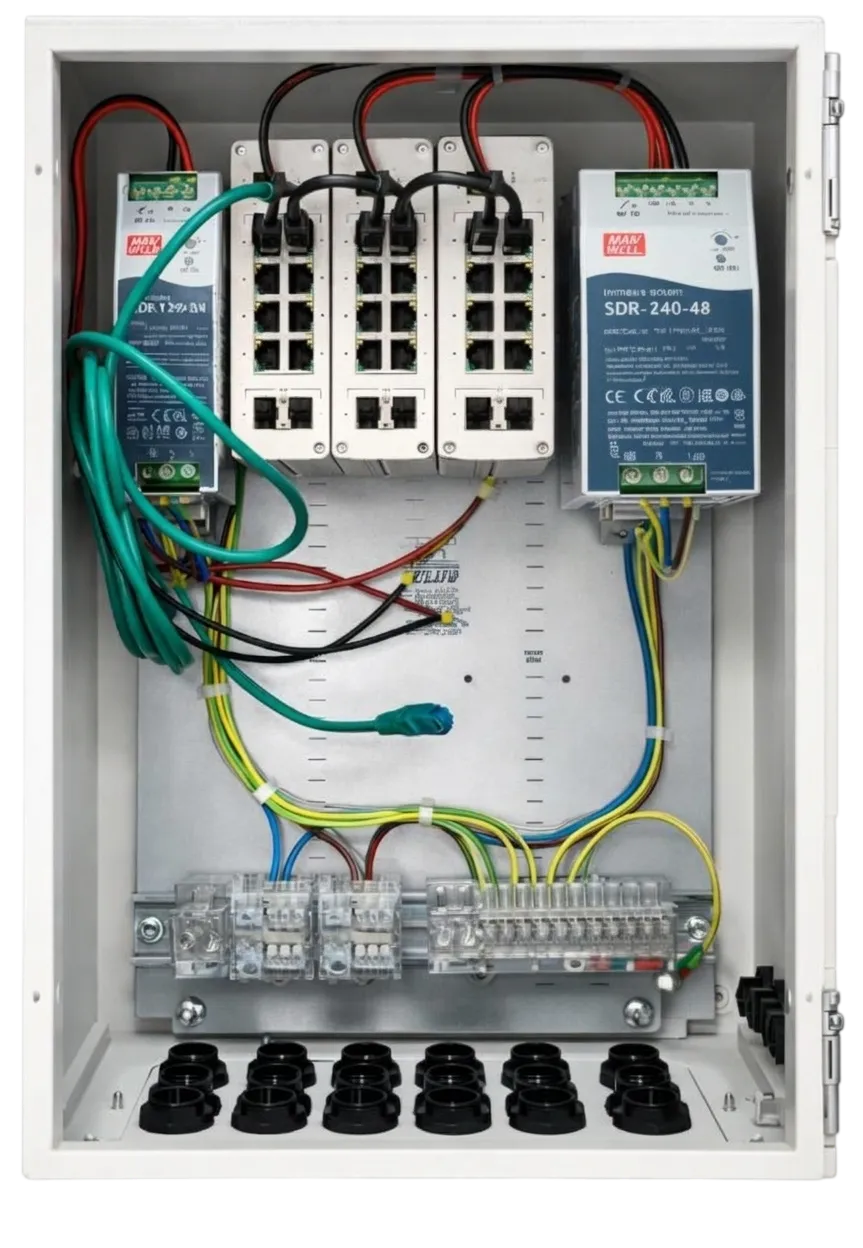

MonStr Panel
MonStr Panel è il quadro elettrico che connette, alimenta e gestisce le reti di sensori sul campo, in ambienti indoor e outdoor: pensato per il monitoraggio strutturale, si presta anche ad altre applicazioni di acquisizione dati, come il monitoraggio di macchine industriali. È disponibile in tre versioni, Control Panel, Connect Panel e Radio Panel, e si configura in base all'impianto.
Caratteristiche
-
Alimentazione
Alimentatori a 12, 24 o 48 V; accetta alimentazione di rete a 220 VAC o in corrente continua a 12, 24 o 48 V.
-
Rete
Switch ethernet industriali e convertitori di protocollo.
-
Acquisizione
PC industriale e centralina di acquisizione analogica.
-
Controllo da remoto
Modem 4G/5G e relè a stato solido per accendere e spegnere da remoto l'alimentazione a 220 V.
Vantaggi
Su misura
L'armadio, in metallo o plastica e a una o più ante, ospita i componenti richiesti dall'impianto.
Collegamenti dedicati
Attraverso pressacavi dedicati collega ogni sensore esterno, la rete internet o del cliente e, dove previsto, i quadri installati a valle, ai quali può portare anche l'alimentazione.
Sezionatori interni
I sezionatori interni permettono di togliere tensione ai singoli componenti.
MonStr Polaris
MonStr Polaris è la stazione portatile per l'acquisizione e l'analisi dei dati di monitoraggio strutturale, statico e dinamico, e per le prove non distruttive: un sistema completo racchiuso in una valigia industriale IP66 da circa 15 kg, con touch screen e batteria al litio.
Caratteristiche
-
6 h di autonomia
Funzionamento continuo a pieno carico con la batteria al litio.
-
18 porte ethernet
Rilevamento automatico dei sensori collegati.
-
144 sensori analogici
Sensori analogici collegabili attraverso gli acquisitori MonStr-Adaq.
-
Analisi FFT e di trend
Il software di analisi sviluppato da ASDEA elabora i dati in tempo reale.
-
Soglie e trigger
Soglie e trigger sui dati acquisiti.
-
OMA con SSI-COV e SSI-AUTO
Analisi modale operazionale con gli algoritmi SSI-COV e SSI-AUTO.
-
Report personalizzati
Report personalizzati sui dati di monitoraggio.
-
Controllo remoto via SIM
Controllo remoto della stazione via SIM.
Vantaggi
Tutta la gamma MonStr
Collega i sensori digitali MonStr-O e, attraverso gli acquisitori MonStr-Adaq, sensori analogici come trasduttori di spostamento, estensimetri, piezometri e celle di carico.
OMA in campo
In campo esegue l'analisi modale operazionale (OMA), ricavando frequenze naturali, smorzamenti e forme modali.
Modello 3D
Mostra le deformate direttamente sul modello 3D della struttura, creato nel software o importato in formato DXF.
Soluzioni collegate
PERSEUS: Program for Environmental and Structural Evaluation and Unified Surveillance
Progetto di ricerca per un sistema di gestione del rischio strutturale e ambientale basato su una rete di monitoraggio, modelli di calcolo auto-aggiornanti con l’intelligenza artificiale e una dashboard di controllo.
Digital Twin
Progetto di ricerca interno per lo sviluppo di un gemello digitale di strutture e infrastrutture, che integra modelli a elementi finiti, dati di monitoraggio e intelligenza artificiale per gestire il rischio sismico e l’invecchiamento.
INTERCONNECTING: Dati, analisi e modelli digitali immersivi per la conservazione sostenibile del patrimonio costruito
Progetto di ricerca per una piattaforma digitale integrata che combina dati multisensore, Digital Twin, analisi multirischio e realtà virtuale per la conservazione sostenibile del patrimonio costruito.
GENESIS: Gestione del rischio sismico per la valorizzazione turistica dei centri storici del Mezzogiorno
Progetto di ricerca per una piattaforma informatica che raccoglie ed elabora le informazioni sul patrimonio storico-culturale, dalla scala territoriale al singolo edificio, per la gestione del rischio sismico dei centri storici del Mezzogiorno.

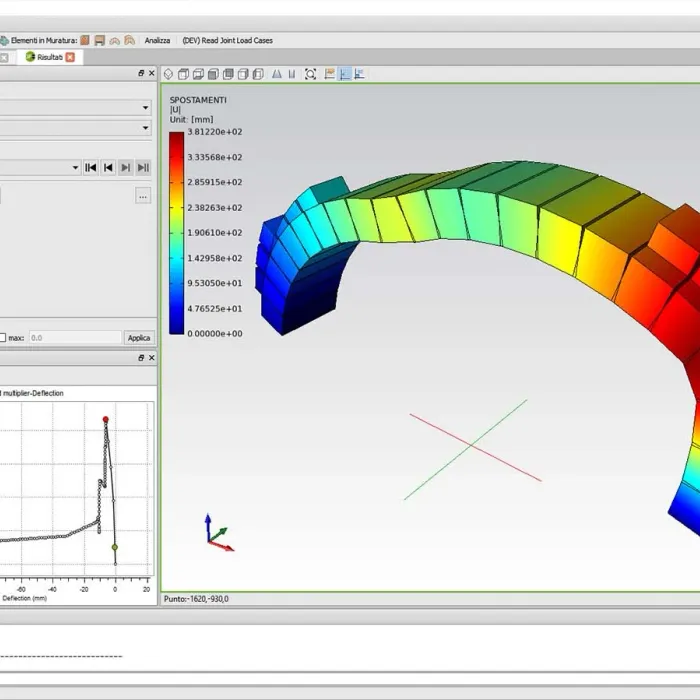

GeoForce One
Software su misura sviluppato per Kerakoll per progettare e analizzare elementi strutturali in calcestruzzo armato e precompresso, legno e muratura, compresi i sistemi di rinforzo. Oltre 10.000 utenti.
Ponte di Buriano
Progetto terzo classificato al concorso della Provincia di Arezzo per un nuovo ponte sull’Arno accanto allo storico Ponte di Buriano, a cinque campate, rivestito in alluminio riflettente e con elementi fotoluminescenti.

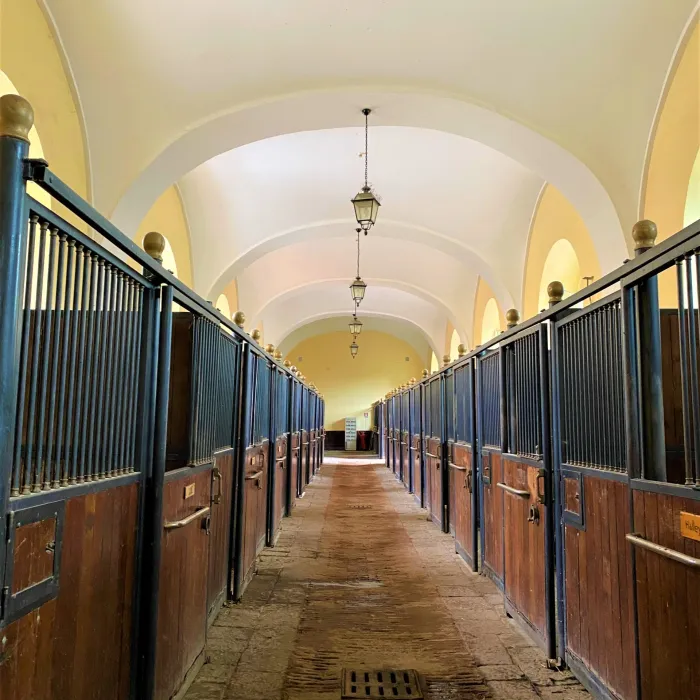

Scuderie di Capodimonte
Verifica di vulnerabilità sismica, diagnosi energetica, rilievo in BIM e progetto di fattibilità tecnica ed economica delle Scuderie di Capodimonte, nel Real Bosco di Capodimonte a Napoli.
Logica3
Software su misura sviluppato per Logica Tre per analizzare i nodi trave-pilastro in calcestruzzo armato e progettarne il rinforzo con il sistema brevettato SIS.MI.C.A.®, secondo le NTC 2018.
MC Masonry Check
Post-processore sviluppato con CSPFea per le verifiche lineari e non lineari di strutture in muratura secondo le NTC 2018, integrato con i software Midas e aperto ai risultati di altri solutori.

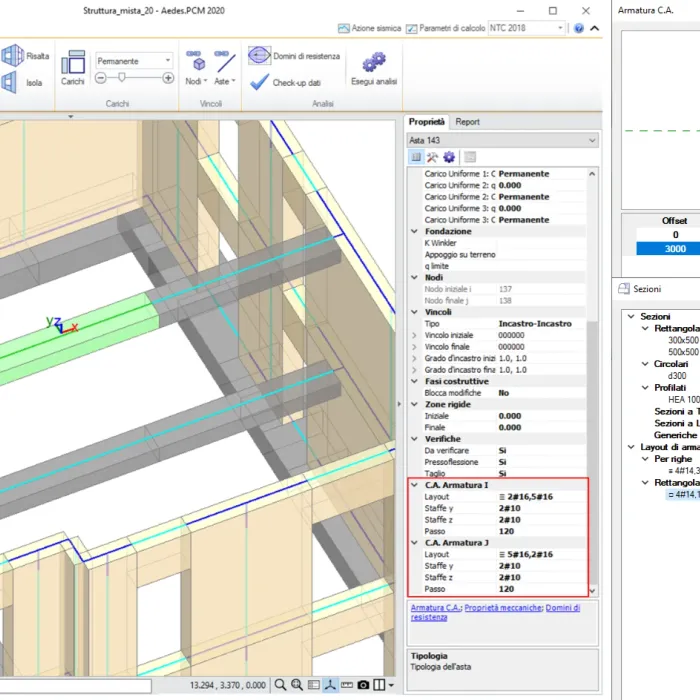

PCM
Per Aedes Software abbiamo sviluppato e validato la teoria delle cerniere plastiche non lineari con cui PCM, il software BIM per le costruzioni in muratura, modella gli elementi in calcestruzzo armato esistenti e rinforzati.
WOLF: Workshop Overseas Learn Fabrication
Dalla collaborazione tra ASDEA S.r.l e Walter Tosto S.p.A. nasce il progetto WOLF, un rivoluzionario progetto di “fabbrica intelligente” per un paradigma di produzione progressiva e adattiva per grandi item e apparecchiature tipiche della caldareria industriale.
Palm Valley Estate
Progettazione strutturale in metodologia BIM di un complesso residenziale di lusso a Nairobi, con ville unifamiliari, duplex e appartamenti in cemento armato e acciaio formato a freddo.
Ponte sul Torrente Tramigna
Valutazione dello stato di degrado e della sicurezza del ponte sul Torrente Tramigna, al km 303+153 dell’autostrada A4, un’opera in c.a./c.a.p. a tre campate costruita negli anni ’60 e ampliata nel 1989–1990.
Le Torri Ex-Fater
Progettazione preliminare e definitiva in metodologia BIM di due torri di tredici piani in c.a. a Pescara, con rilievo laser scanner 3D e da drone dell’area di intervento.
Il Teatro Comunale dell’Aquila
Analisi di vulnerabilità sismica allo stato di fatto del Teatro Comunale dell’Aquila, edificio neoclassico danneggiato dal sisma del 2009, condotta con analisi non lineari.
Presidio Ospedaliero “G. Mazzini”
Adeguamento statico e sismico del Presidio Ospedaliero “G. Mazzini” di Teramo mediante esoscheletri in acciaio con controventi dissipativi collegati alla struttura esistente.
La Scuola Secondaria di Castilenti
Progettazione della nuova scuola secondaria di primo grado di Castilenti, che sostituisce l’edificio reso inagibile dal sisma del 6 aprile 2009, con particolare attenzione alla progettazione sismica e alla sostenibilità.

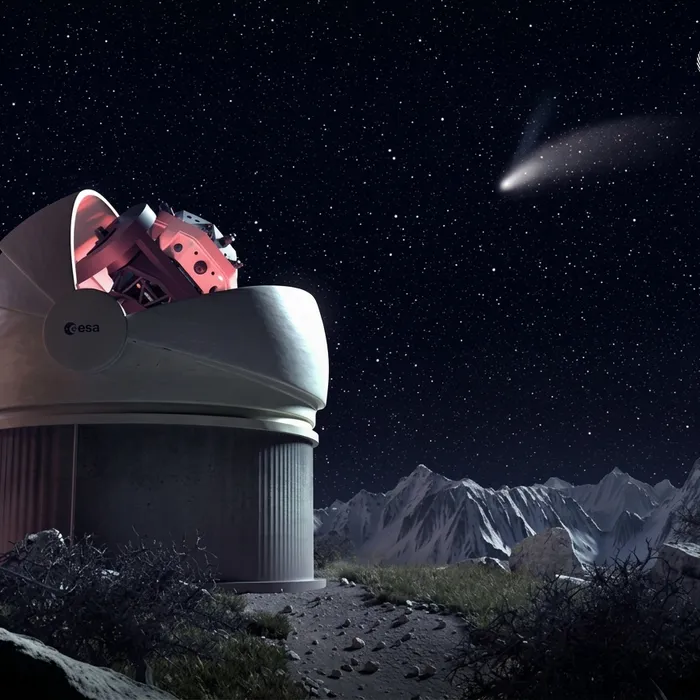

Telescopio Flyeye
Analisi dinamica lineare e progettazione della base del telescopio Flyeye dell’ESA sul Monte Mufara, per proteggerne le delicate ottiche dalle accelerazioni sismiche.
Villa Abbati Tirone Lombardi
Riparazione e rafforzamento locale di Villa Abbati-Tirone a Penne, dimora nobiliare vincolata dalla Soprintendenza e gravemente danneggiata dal sisma del 2016.
Chiesa San José de Los Molinos
Restauro, ricostruzione e retrofit statico e sismico della Chiesa San José de Los Molinos a Ica, in Perù, gravemente danneggiata dal terremoto del 2007.
L’ex Monastero di S. Caterina
Recupero strutturale e sostenibile dell’ex Monastero di S. Caterina nel centro storico dell’Aquila, gravemente danneggiato dal sisma del 2009, con tecniche innovative, reversibili e compatibili.
Nuove infrastrutture per la mobilità a servizio del Quartiere Fieristico di Foggia
Appalto integrato per il miglioramento del progetto esecutivo di un parcheggio interrato su due livelli e della palazzina uffici soprastante, con isolamento sismico a pendolo scorrevole a doppia superficie.

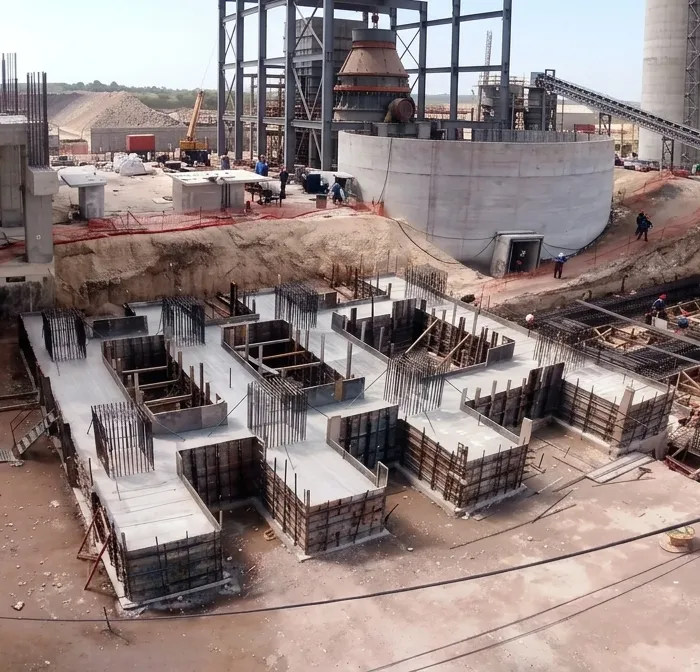

Impianto di Frantumazione dell’Argilla e Fabbricato Valvola Tampone
Progettazione strutturale del fabbricato “Valvole a Tampone” e dell’impianto di “Frantumazione dell’Argilla” nel cementificio CEMENTOS Y CONCRETOS MOCTEZUMA nello stato di Veracruz, in Messico, in zona fortemente sismica e con carichi di progetto elevatissimi.
MPC – Multi Purpose CAE
Pre e post-processore versatile per solutori numerici esterni, con modellazione CAD, meshing e scripting. È stato il precursore di STKO.
Palazzo Centi
Progetto strutturale di riparazione e miglioramento sismico di Palazzo Centi a L’Aquila, uno dei monumenti più importanti del barocco aquilano, gravemente lesionato dal sisma del 2009.

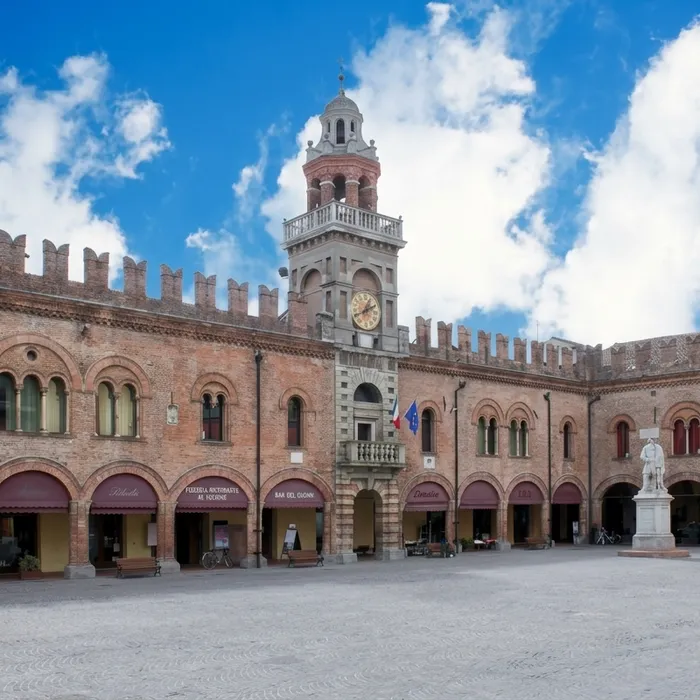

Residenza Municipale di Cento
